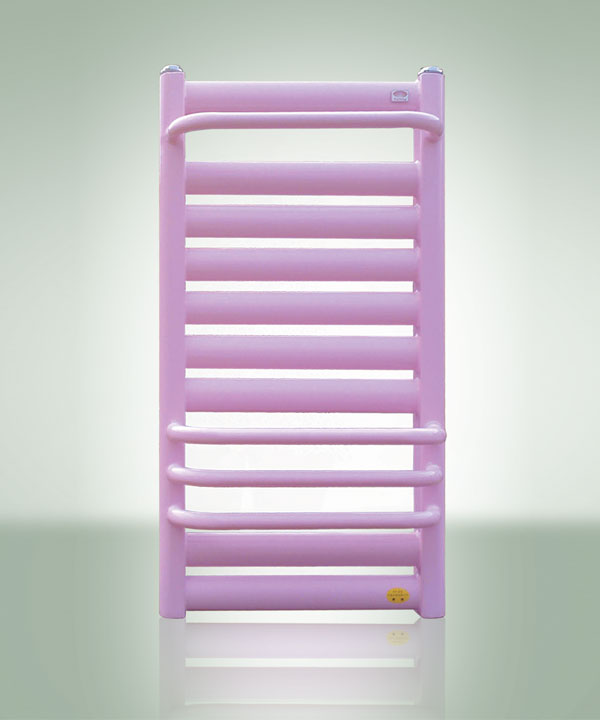

钢制卫浴50X25管插接焊型 GZ/W_50/25C_【H1】(W)
青岛散热器-亚平宁散热器
产品特点介绍
高效、节能、环保、美观,内置双铜管水道结合航空材料.钛镁铝的翅片导热结构,辐射与对流热传导性能卓越,散热速度快,热循环高效,让您真切的感受家的舒适温暖,爱家更享家.
超薄导热对流翅片设计,使其达到高热辐射、高对流的散热效果,使家居采暖生活倍感舒适；内置铜管防腐设计,使其防腐性能最优,确保产品使用质量.
产品结构图示
技术参数
| 同侧进出口中心距 H (mm) | 400 | 500 | ||
| 散热器满外高度 H1 （mm） | 600 | 800 | 1000 | |
| 散热器宽度 B （mm） | 130 | 130 | 130 | |
| 散热片排布 | 【7+（3+1）】 | 【9+（3+1）】 | 【12+（3+1）】 | |
| 标准工况单柱散热量 （w） （ΔT=64.5℃ 工况时 w/柱 ） | 446 | 514 | 635 | |
| 非标工况单柱散热量 （w） （Q=аΔTn w/柱） | n=1.287 | n=1.287 | n=1.287 a=2.978 | |
| 参考供热面积（m2/柱） （以华北地区80w/m2参考配热） | 5.6 | 6.4 | 8.0 | |
| 型材断面尺寸（mm） | 50×25 椭圆管 | 50×25 椭圆管 | 50×25 椭圆管 | |
| 工作压力（MPa） | 1.0 | 1.0 | 1.0 | |
| 测试压力（MPa） | 1.5 | 1.5 | 1.5 | |
| 整组空重量（kg） | 7.11 | 8.83 | 11.03 | |
| 接口口径 (G) | DN25 DN20 DN15 (或 G1 G3/4 G1/2） | |||
| 通水方式 | 底进底出（垂直向下接口） | |||
