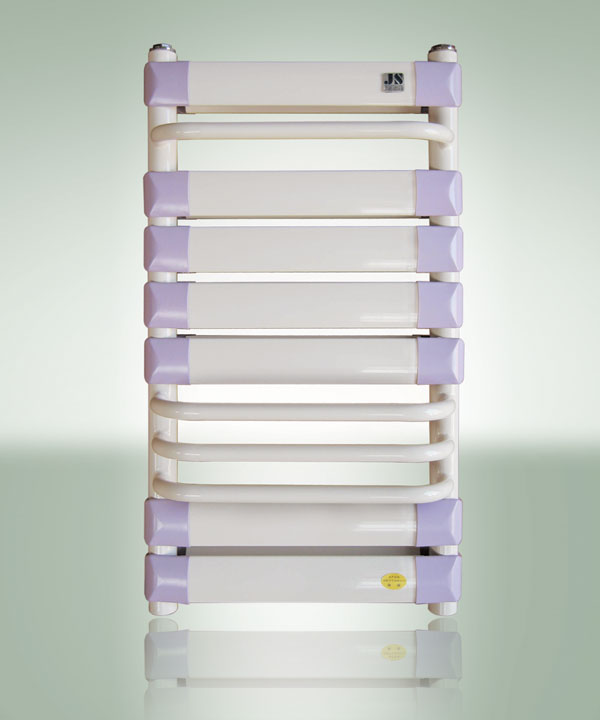

钢铝复合卫浴65X58双弧型 GL/W_65/58S2_【H1】(C)
青岛散热器-亚平宁散热器
产品特点介绍
1、选用TP2电解纯紫铜管、6063航空级铝型材,主管直径40mm,支管直径20mm,硬度高,耐腐蚀,散热量大,适合各种采暖系统；
2、背部分导对流式翅片设计,空气对流高效,散热性能强, 升温高效快速；
3、采用先进的液压胀管、整体组片技术,铜铝不分离,保证散热效果,防止接口漏水；
4、全封闭独立无尘喷塑,悬链式喷涂烤箱流水线,两次280度高温喷涂、烘烤、定型,散热器表面光滑细腻,不脱漆不掉色.
产品结构图示
技术参数
| 同侧进出口中心距 H (mm) | 400 | 500 | ||
| 散热器满外高度 H1 （mm） | 600 | 800 | 1000 | |
| 散热器宽度 B （mm） | 140 | 140 | 140 | |
| 散热片排布 | 【5+（3+1）】 | 【7+（3+1）】 | 【10+（3+1）】 | |
| 标准工况单柱散热量 （w） （ΔT=64.5℃ 工况时 w/柱 ） | 446 | 624 | 794 | |
| 非标工况单柱散热量 （w） （Q=аΔTn w/柱） | n=1.213 | n=1.213 | n=1.213 a=5.068 | |
| 参考供热面积（m2/柱） （以华北地区80w/m2参考配热） | 5.6 | 7.8 | 9.9 | |
| 型材断面尺寸（mm） | 65×58双弧型 | 65×58双弧型 | 65×58双弧型 | |
| 工作压力（MPa） | 1.0 | 1.0 | 1.0 | |
| 测试压力（MPa） | 1.5 | 1.5 | 1.5 | |
| 整组空重量（kg） | 7.01 | 9.06 | 11.75 | |
| 接口口径 (G) | DN25 DN20 DN15 (或 G1 G3/4 G1/2） | |||
| 通水方式 | 底进底出（垂直向下接口） | |||
